خازن‌ها یکی از اجزای پایه‌ای در مدارات الکترونیکی هستند که به ذخیره و تخلیه انرژی الکتریکی کمک می‌کنند. این مقاله به بررسی اصول عملکرد، انواع، کاربردها و ویژگی‌های خازن‌ها در زمینه‌های مختلف الکترونیک می‌پردازد.
خازن چیست و عملکرد آن چگونه است؟
خازن‌ها اجزای الکتریکی‌ای هستند که توانایی ذخیره انرژی به صورت بار الکتریکی را دارند. این انرژی در یک میدان الکتریکی بین دو صفحه‌ی هادی، که با یک ماده دی‌الکتریک (عایق) جدا شده‌اند، ذخیره می‌شود. زمانی که یک ولتاژ به پایانه‌های خازن اعمال می‌شود، بار الکتریکی بر روی صفحات انباشته می‌شود. ظرفیت یک خازن، که به فاراد (F) اندازه‌گیری می‌شود، معیاری از توانایی آن در ذخیره‌ی بار است و به مساحت صفحات، فاصله بین آن‌ها و ثابت دی‌الکتریک ماده بین صفحات بستگی دارد.

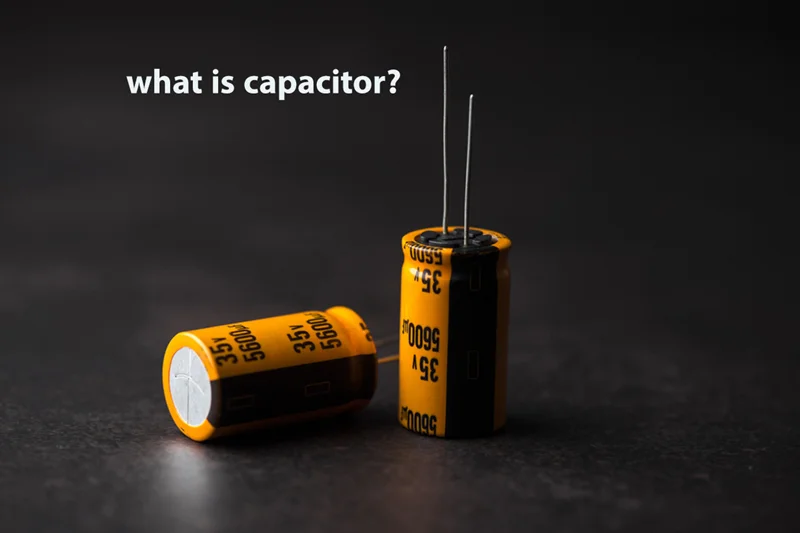

تعریف خازن
انواع خازن‌ها
خازن‌ها در انواع مختلفی با توجه به مواد ساخت و کاربردشان موجود هستند. برخی از رایج‌ترین انواع خازن‌ها شامل موارد زیر می‌شوند:
- خازن‌های الکترولیتی
این خازن‌ها دارای ظرفیت بالا هستند و معمولاً در مدارات تغذیه و صاف‌کننده‌های ولتاژ به کار می‌روند. آن‌ها از یک الکترولیت به عنوان دی‌الکتریک استفاده می‌کنند و به دلیل قطبیت خود، باید در مدار به طور صحیح قطبی شوند.
- خازن‌های سرامیکی
خازن‌های سرامیکی کوچک و غیر قطبی هستند و از دی‌الکتریک سرامیکی ساخته شده‌اند. آن‌ها در فرکانس‌های بالا عملکرد خوبی دارند و در مدارات فرکانسی و بای‌پس به کار می‌روند.
- خازن‌های فیلمی
این خازن‌ها از لایه‌های نازک پلاستیکی به عنوان دی‌الکتریک استفاده می‌کنند. آن‌ها دارای پایداری بالا و تحمل ولتاژ زیاد هستند و در کاربردهای قدرت و زمان‌بندی به کار می‌روند.
- خازن‌های سوپرکاپاسیتور
این خازن‌ها توانایی ذخیره انرژی بسیار زیادی دارند و در کاربردهای پشتیبانی انرژی مانند UPS و منابع تغذیه بی‌وقفه به کار می‌روند.
انواع خازن
مهم‌ترین کاربرد خازن‌ها
خازن‌ها به دلیل ویژگی‌های منحصر به فرد خود در مدارات الکترونیکی کاربردهای فراوانی دارند. برخی از کاربردهای اصلی شامل موارد زیر هستند:
- صاف کردن ولتاژ
در منابع تغذیه، خازن‌ها برای صاف کردن ولتاژ پس از یکسو کردن استفاده می‌شوند، تا نویز و ریپل‌های ولتاژ کاهش یابد.
- فیلترینگ فرکانس
در مدارات فرکانسی و RF، خازن‌ها برای فیلتر کردن و تنظیم فرکانس به کار می‌روند. آن‌ها می‌توانند فرکانس‌های بالا یا پایین را رد یا عبور دهند.
- تأمین انرژی پشتیبان
خازن‌ها می‌توانند به عنوان منابع انرژی موقت در سیستم‌هایی که نیاز به تأمین انرژی بی‌وقفه دارند، مانند حافظه‌های RAM و مدارهای ساعت RTC، استفاده شوند.
- زمان‌بندی و تأخیر
در مدارات زمانی، خازن‌ها به همراه مقاومت‌ها برای ایجاد تأخیرهای زمانی به کار می‌روند، که در مدارات سوئیچینگ و مولدهای موج کاربرد دارد.
ویژگی‌های کلیدی خازن‌ها
انتخاب خازن مناسب برای یک کاربرد خاص نیازمند در نظر گرفتن چندین ویژگی کلیدی است:
- ظرفیت (Capacitance)
مقدار ظرفیت یک خازن تعیین می‌کند که چقدر بار می‌تواند ذخیره کند. این پارامتر باید با نیازهای مدار مطابقت داشته باشد.
- ولتاژ کاری(Working Voltage)
این ولتاژ حداکثری است که خازن می‌تواند بدون خرابی تحمل کند. انتخاب خازنی با ولتاژ کاری مناسب برای جلوگیری از خرابی در مدار اهمیت دارد.
- تلرانس (Tolerance)
این ویژگی نشان‌دهنده میزان دقت ظرفیت خازن نسبت به مقدار اسمی آن است و معمولاً به درصد بیان می‌شود.
- ثابت دی‌الکتریک (Dielectric Constant)
این ویژگی نشان‌دهنده مواد دی‌الکتریک استفاده شده در خازن است و بر روی عملکرد خازن در فرکانس‌های مختلف تأثیر می‌گذارد.
- ESR (Equivalent Series Resistance)
مقاومت سری معادل نشان‌دهنده تلفات داخلی خازن است و در فرکانس‌های بالا بر عملکرد آن تأثیر می‌گذارد.
خازن الکترولیتی Electrolytic
سخن پایانی
خازن‌ها بخش اساسی و ضروری از مدارات الکترونیکی هستند و کاربردهای متنوعی دارند. از صاف کردن ولتاژ تا فیلترینگ فرکانس، خازن‌ها به طور گسترده‌ای در انواع مختلف مدارات استفاده می‌شوند. آشنایی با انواع و ویژگی‌های خازن‌ها به مهندسان الکترونیک کمک می‌کند تا خازن مناسب برای هر کاربرد را انتخاب کنند و از عملکرد بهینه مدار اطمینان حاصل کنند. برای خرید خازن از طریق لینک زیر اقدام کنید.
