اپتوکوپلر یا اپتوالکتریکال کوپلر (Optocoupler) یکی از اجزای حیاتی در مدارهای الکترونیکی مدرن است. این قطعه کوچک و مؤثر نقش بسیار مهمی در ایزولاسیون و ارتباط بین بخش‌های مختلف یک سیستم الکترونیکی ایفا می‌کند. در این مقاله به بررسی کامل اپتوکوپلر، عملکرد، کاربردها، مزایا و معایب آن می‌پردازیم.

اپتوکوپلر چیست؟

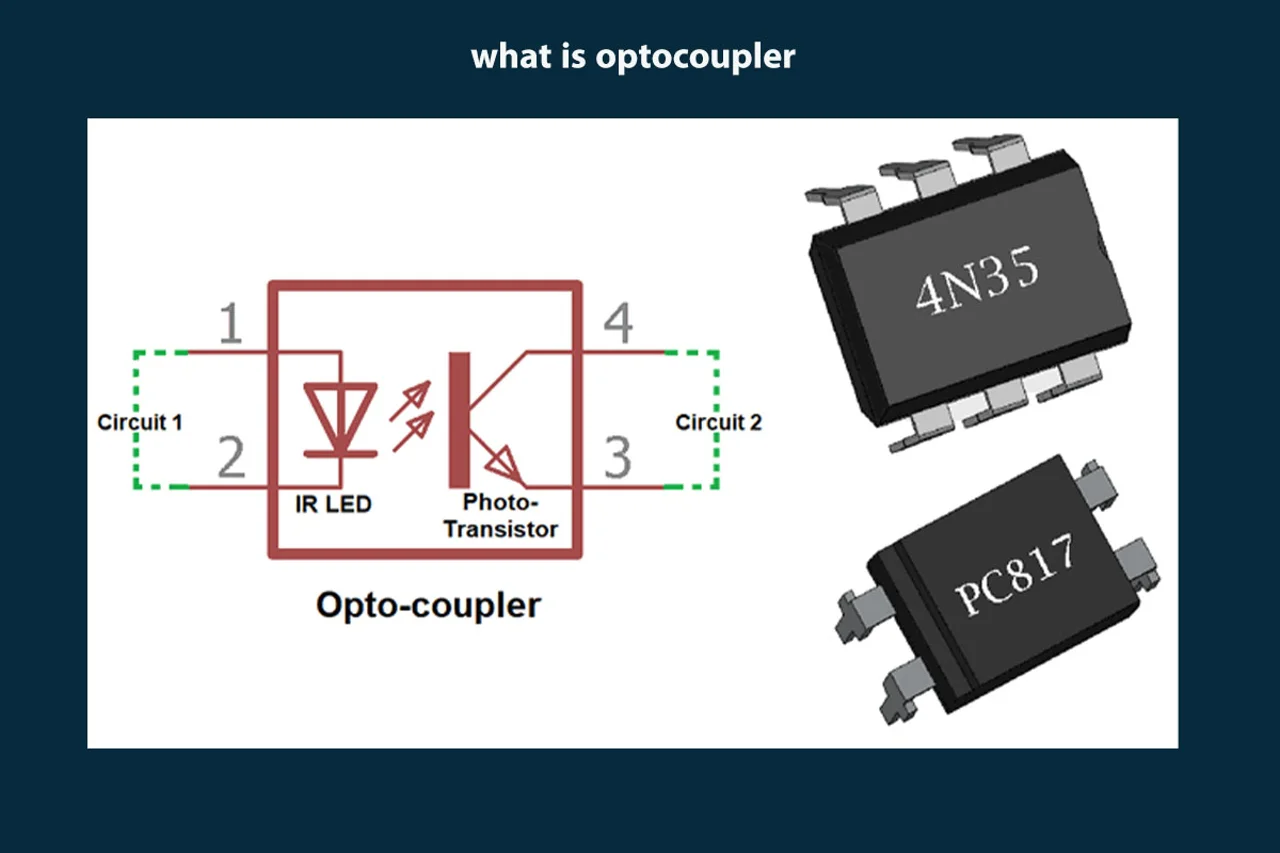

اپتوکوپلر یک دستگاه الکترونیکی است که سیگنال‌ها را از طریق نور منتقل می‌کند. این قطعه معمولاً شامل یک دیود نوری (LED) و یک فوتوترانزیستور یا فوتودیود است که در یک بسته قرار دارند. عملکرد اصلی اپتوکوپلر بر اساس انتقال نور بین این دو جزء است. وقتی جریان الکتریکی از LED عبور می‌کند، نور تولید شده و توسط فوتوترانزیستور دریافت می‌شود که باعث جریان الکتریکی در خروجی می‌شود.

ساختار و انواع اپتوکوپلر

اپتوکوپلرها در انواع مختلفی وجود دارند که هر یک برای کاربردهای خاصی طراحی شده‌اند. برخی از انواع رایج اپتوکوپلرها عبارتند از:

اپتوکوپلر با فوتوترانزیستور: این نوع اپتوکوپلر دارای یک LED و یک فوتوترانزیستور است. وقتی نور به فوتوترانزیستور می‌تابد، ترانزیستور به هدایت می‌افتد و جریان را عبور می‌دهد.

اپتوکوپلر با فوتودیود: این نوع شامل یک LED و یک فوتودیود است. فوتودیود با دریافت نور ولتاژی تولید می‌کند که می‌تواند برای کنترل مدارهای دیگر استفاده شود.

اپتوکوپلر با فوتو تریاک: در این نوع، فوتوتریاک به جای فوتوترانزیستور یا فوتودیود استفاده می‌شود و برای کنترل بارهای AC مناسب است.

اپتوکوپلر با فوتو SCR: این نوع شامل یک فوتو SCR است که برای کاربردهای قدرت بالا و کنترل دقیق جریان استفاده می‌شود.

انواع اپتوکوپلر

نحوه عملکرد اپتوکوپلر

اپتوکوپلرها بر اساس اصل ساده انتقال نور کار می‌کنند. عملکرد آن‌ها را می‌توان به سه مرحله اصلی تقسیم کرد:

تولید نور: جریان الکتریکی از طریق LED عبور کرده و نور تولید می‌شود.

انتقال نور: نور تولید شده توسط LED از طریق فضای داخل اپتوکوپلر به فوتوترانزیستور یا فوتودیود منتقل می‌شود.

تشخیص نور: فوتوترانزیستور یا فوتودیود نور را دریافت کرده و به جریان الکتریکی یا ولتاژ تبدیل می‌کند که می‌تواند برای کنترل سایر مدارها استفاده شود.

کاربردهای اپتوکوپلر

اپتوکوپلرها در بسیاری از کاربردهای الکترونیکی و صنعتی مورد استفاده قرار می‌گیرند. برخی از کاربردهای اصلی آن‌ها عبارتند از:

ایزولاسیون الکتریکی: یکی از مهم‌ترین کاربردهای اپتوکوپلرها ایزولاسیون الکتریکی بین بخش‌های مختلف مدار است. این ایزولاسیون برای جلوگیری از انتقال نویز و حفاظت از مدارها در برابر ولتاژهای بالا ضروری است.

مدارهای سوئیچینگ: اپتوکوپلرها در مدارهای سوئیچینگ برای کنترل دستگاه‌های الکترونیکی مختلف مانند رله‌ها و ترایاک‌ها استفاده می‌شوند.

حفاظت در برابر نوسانات ولتاژ: اپتوکوپلرها می‌توانند به عنوان یک لایه حفاظتی در برابر نوسانات ولتاژ و جریان‌های گذرا عمل کنند.

کنترل صنعتی: در سیستم‌های کنترل صنعتی، اپتوکوپلرها برای انتقال سیگنال‌ها بین قسمت‌های مختلف سیستم بدون ایجاد تداخل الکتریکی استفاده می‌شوند.

کاربرد اپتوکوپلر

مزایا و معایب اپتوکوپلر

مانند هر قطعه الکترونیکی دیگری، اپتوکوپلرها نیز دارای مزایا و معایب خاص خود هستند.

مزایا:

ایزولاسیون عالی: اپتوکوپلرها ایزولاسیون الکتریکی بسیار خوبی بین بخش‌های مختلف مدار فراهم می‌کنند.

حفاظت در برابر نوسانات: این قطعات می‌توانند مدارها را در برابر نوسانات ولتاژ و جریان‌های گذرا محافظت کنند.

اندازه کوچک: اپتوکوپلرها به دلیل اندازه کوچک خود می‌توانند در مدارهای فشرده استفاده شوند.

پایداری و عمر طولانی: این قطعات دارای پایداری بالا و عمر طولانی هستند.

معایب:

محدودیت جریان: اپتوکوپلرها معمولاً جریان‌های بالا را نمی‌توانند هدایت کنند و برای کاربردهای قدرت بالا نیاز به تقویت‌کننده دارند.

هزینه: در برخی موارد، اپتوکوپلرها می‌توانند هزینه بیشتری نسبت به سایر روش‌های ایزولاسیون داشته باشند.

سرعت پاسخ: سرعت پاسخ اپتوکوپلرها ممکن است برای برخی از کاربردهای بسیار سریع کافی نباشد.

مزایا و معایب اپتوکوپلر Optocoupler

انتخاب اپتوکوپلر مناسب

انتخاب اپتوکوپلر مناسب برای یک کاربرد خاص نیازمند توجه به چندین عامل است. برخی از این عوامل عبارتند از:

ولتاژ و جریان: باید اپتوکوپلری انتخاب شود که بتواند ولتاژ و جریان مورد نیاز مدار را تحمل کند.

سرعت پاسخ: برای کاربردهایی که نیاز به سرعت پاسخ بالا دارند، باید اپتوکوپلرهایی با زمان پاسخ کوتاه انتخاب شود.

نوع خروجی: بسته به نوع مدار و نیازهای آن، باید بین اپتوکوپلرهای با خروجی ترانزیستوری، دیودی یا تریاکی انتخاب شود.

ایزولاسیون: میزان ایزولاسیون الکتریکی مورد نیاز نیز یکی از عوامل مهم در انتخاب اپتوکوپلر است.

نصب و استفاده از اپتوکوپلر

نصب و استفاده از اپتوکوپلرها نیازمند دقت و توجه به برخی نکات فنی است. برای نصب صحیح اپتوکوپلر باید به مشخصات فنی آن توجه شود و مدار به درستی طراحی شود. همچنین باید از لحیم‌کاری صحیح و استفاده از ابزارهای مناسب اطمینان حاصل شود.

سخن پایانی

اپتوکوپلرها به عنوان یکی از اجزای کلیدی در مدارهای الکترونیکی مدرن، نقش بسیار مهمی در ایزولاسیون الکتریکی و انتقال سیگنال‌ها دارند. با توجه به مزایا و کاربردهای گسترده این قطعات، انتخاب و استفاده صحیح از اپتوکوپلرها می‌تواند به بهبود عملکرد و ایمنی مدارهای الکترونیکی کمک کند. امیدواریم این مقاله توانسته باشد اطلاعات مفیدی در مورد اپتوکوپلر و کاربردهای آن در اختیار شما قرار دهد.
